L'ESSENTIEL DE LA VIDEO
NUMERIQUE (1/2)

PLAN

I - LES DIFFERENTES ENTREE / SORTIES

1 – Caméscope : Entrée (IN) / Sortie (OUT) Analogique
2 – Caméscope : Entrée (IN) / Sortie (OUT) USB 1
3 – Caméscope : Entrée DV (IN) / Sortie DV (OUT)
4 – PC : Carte FIREWIRE IEEE 1394
5 – PC : Carte USB 1
6 – PC : Carte Acquisition analogique
7 – Magnétoscope
8 – TV
9 – Divers - Accessoires

II – CONSEILS TECHNIQUES SUR LE MATERIEL

1 - Caméscope
2 - PC
3 – Conseils généraux

III – LOGICIELS VIDEO & SON POUR LE MONTAGE VIDEO

IV - NORMES

V – ASTUCES – CONSEILS TECHNIQUES

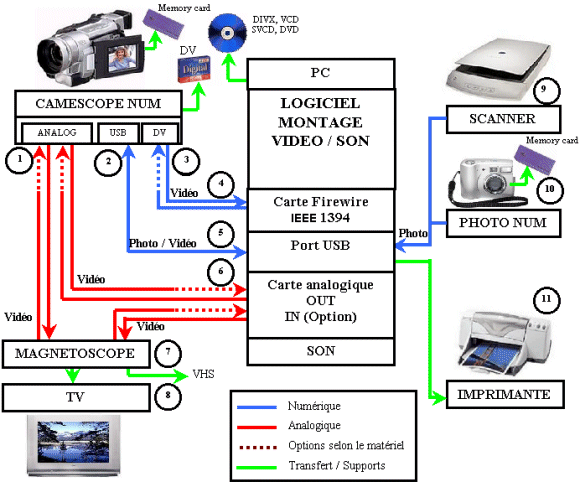

I - LES DIFFERENTES ENTREE / SORTIES

1 – Caméscope : Entrée (IN) / Sortie (OUT) Analogique

Rappel :
Le format vidéo standard des caméscopes en Europe est le PAL.

Entrée (IN) Analogique
L’entrée analogique des caméscopes est en générale activable dans les menus du caméscope, mais attention en France le format TV est le SECAM, ainsi lorsque le signal TV est remonté dans le caméscope via l’entrée analogique, la vidéo est en noir et blanc dans le meilleur des cas.

Pour remédier à ce problème, il faut utiliser un convertisseur SECAM / PAL afin d’effectuer l’acquisition.

Sortie (OUT) Analogique
Tous les caméscopes numériques possèdent une sortie analogique RCA, ou au format S-Vidéo qui peut être renvoyé sur une prise péritel (Scart) vers un poste TV ou vers un magnétoscope. Le format S-Vidéo est souvent recommandé pour sa qualité supérieure.
Cette sortie est utilisée lors de la visualisation sur écran TV ou l’enregistrement VHS du contenu de la cassette DV.

2 – Caméscope : Entrée (IN) / Sortie (OUT) USB 1

Grâce à cette Entrée/Sortie USB 1, il est facile d'ajouter, modifier, dupliquer et supprimer des photos stockées dans la carte mémoire photo (présente sur certain caméscope).

Rappel :

1 - L'USB 1 est largement moins rapide qu'un port Firewire IEEE 1394. Consulter le chapitre des normes de communication pour plus d'informations. Actuellement apparaît le port USB 2, ce port permet le transfert de données à des vitesses plus rapides que l'USB 1.

Grâce à cette Entrée/Sortie USB 1, il est facile d’ajouter, modifier, dupliquer et supprimer des photos stockées dans la carte mémoire photo (présente sur certain caméscope).

2 – Les caméscopes actuels permettent la prise de photos numériques au format 800x600 ou 1024x768, mais il faut reconnaître que la qualité reste à désirer.

3 – Caméscope : Entrée DV (IN) / Sortie DV (OUT)

Le format DV, est actuellement le format numérique le plus utilisé en vidéo.
Ce format est non compressé et non destructeur en qualité, ainsi le débit de données reste conséquent.

Ex : Moins de 5 minutes de vidéo au format DV = 1 Go
Ex : Un disque dur de 40 Go stockera 2h50 de vidéo maximum.

La sortie DV, permet de transférer les données de la cassette vidéo du caméscope vers un PC ou un autre caméscope possédant une entrée DV.

Rappels très importants :

1 - Pour des raisons fiscales, en France, les entrées DV sont taxées, ainsi certain caméscopes ne permettent pas le DV IN. Il est possible techniquement de débrider cette entrée DV IN, mais tout cela reste à vos risques et périls.

2 - Windows 98 est limité à des stockages de fichier de 4 Go, soit 17 minutes au format DV. Ainsi il faudra découper les fichiers toutes les 17 minutes. Ce problème est du à la FAT32. Windows XP gère ce problème.

4 – PC : Carte FIREWIRE IEEE 1394

La carte FIREWIRE IEEE 1394 est indispensable pour l’acquisition des données numériques DV du caméscope vers le PC.
De plus cette carte sera utilisée pour remonter les montages vidéos du PC dans le caméscope (si l’option DV IN est présente sur ce dernier).
Cette carte est présente d’origine sur certain Mac. Pour les utilisateurs non munis de cette carte il faudra débourser de 75 à 122 €.

Rappel :

- Certain scanners, appareils photos, et imprimantes utilisent ce port.
- Tous les Mac sortis depuis 3 ans, possèdent une carte Firewire.

5 – PC : Carte USB 1

Toutes les cartes mères récentes possèdent des ports USB 1. Il est toujours possible de rajouter des ports USB 1 sur la carte mère, à l’aide d’une cartes PCI qui se trouve facilement dans le commerce à faible prix.
Il est possible d’utiliser des « Y » permettant de doubler le nombre de ports USB, certain affirment que le débit en est diminué lors de l’utilisation de ce système.

6 – PC : Carte Acquisition analogique

Entrée (IN) Analogique
L’entrée analogique d’une carte d’acquisition vidéo permet de visualiser ou de numériser un signal vidéo analogique. Pour informations de nombreuses cartes d’acquisition analogiques possèdent des tuners TV, ainsi que des options 3D (pour jeux vidéos) très poussées. (Exemple Cougar, , MIRO, ATI…)

Cette entrée, nous permettra d’effectuer une numérisation de programmes TV, d’une cassette VHS.. Une fois sauvegardé, ces numérisation pourront être intégrées dans les montages vidéos.

Sortie (OUT) Analogique
La sortie analogique permet de visualiser sur une TV ou un magnétoscope l’affichage vidéo du PC, cette sortie est présente sur de nombreuses cartes de jeux vidéos (TNT, GFORCE...), ainsi que sur la majorité des cartes d’acquisition analogique.
Cette sortie est en générale de type SVHS.

7 – Magnétoscope

Sachant que le format vidéo des caméscopes est le PAL, il faut que le magnétoscopes puissent traiter ce format. Tous les magnétoscopes récents utilisent le PAL. Si le magnétoscope affiche la vidéo en noir et blanc, il y a de grande chance que le signal PAL est visualisé en SECAM.
Pour les anciens magnétoscopes, il existe des convertisseurs PAL / SECAM & SECAM / PAL (environ 150 €), pour trouver ces convertisseurs, il faut s’adresser aux magasins très spécialisés.

8 – TV

Sachant que le format vidéo des caméscopes est le PAL, il faut que les TV puissent traiter ce format. Toutes les TV récentes utilisent le PAL. (voir chapitre sur le magnétoscope pour informations complémentaires)

9 – Divers - Accessoires

Cassettes camescopes numérique :
- Mini DV (4mm)
- Digital 8 (8mm) compatible HI8 (certain camescope numérique lisent le HI8 : Sony 325 E)

Cartes mémoirse (Photo/Video) :
- Mémory Stick (Sony, Lexar)
- SmartMedia (Verbatim, Memorex)
- CompactFlash (Hama, Memorex, Sandisk)
- Multimedia Card (Sandisk)
- Microdrive (IBM)
- XD Card (Olympus)

Rappel : les camescopes actuels ne permettent pas de prendre des photos de hautes qualités, mais ce système reste intéressant, pour envoyer des photos par internet, ou imprimer des photos de petits formats.

Lecteur cartes mémoires (Photo/Video) :
Les lecteurs de cartes mémoires permettent de télécharger les cartes mémoires directement dans le PC, sans avoir à connecter le camescope ou l’appareil photo. Il existe des lecteurs de cartes mémoires capablent de lire plusieurs format de cartes différents..
